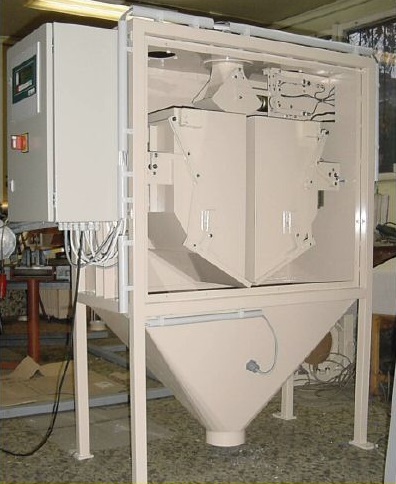

Elektronická prietočná váha

TFM

Elektronické prietokové váhy typu TFM slúžia na meranie prietoku prašných a zrnitých materiálov, ktoré sú zaradené do dopravných liniek. Sú vyrábané v štyroch veľkostiach podľa množstva prietoku.
Materiál prichádzajúci na dopravnej linke je usmernený do dvoch nezávislých elektronických váh. Materiál sa rozdeluje pomocou riadenej rozdelovacej klapky. Kým jedna váha sa plní, druhá je vo fáze vyprázdnenia. Toto riešenie nevyžaduje montáž veľkých kompenzačných zásobníkov ani na vstupe ani na výstupe. Snímanie hmotnosti jednotlivých váh sa vykonáva pomocou tenzometrických snímačov. Spracovanie signálov snímačov a riadenie celej váhy zabezpečuje mikroprocesorová jednotka. Váha má elektrický pohon vo všetkých veľkostiach bez potreby tlačeného vzduchu.
Systém merania je vypracovaný tak, že jednotlivé váhy sumarizujú skutočne namerané hmotnosti, presnosť je nezávislá od prietokových vlastností materiálu. Po každom vyprázdnení každá váha vykoná automatické tarovanie, čo vylúči prípadné nepresnosti pri prilepení, alebo ukladaní prachu na súčiastky váh.
Snímač hladiny materiálu na výstupe blokuje linku prísunu materiálu v prípade zastavenia odsunovej linky alebo poruchy. Ak odsun sa obnoví, automaticky odštartuje prísunovú linku.
Činnosť váhy sa dá sledovať na grafickom dispeji s parametrami 64 x 256 bodov.
Elektronická riadiaca jednotka umožňuje sériové prepojenie s počítačom alebo sekundárnym displejom.

Služby zariadenia
  • automatické riadenie prísunu
  • automatické riadenie odsunu
  • digitálne zobrazenie hmotnosti
  • programovateľnosť množstva prietoku
  • automatická kontrola odsunu
  • sumarizácia prietoku
  • sekundárny terminál
  • meranie výkonu prietoku
  • programovatelnosť výkonu prietoku
    ( na požiadavku )
Technické parametre
Rozsah váživosti: 10, 35, 60, 100 ton/hod
Presnosť: ± 0,05 % na celkový prietok materiálu
Registrácia prietoku:8 digit
Napätie: 400V/230V/50Hz
Teplota okolia: -10....+40 °C
Elektrické kritie: IP 54
Sériové pripojenie: RS232, RS424
Popis činnosti

Po zapnutí zariadenia a stlačení tlačítka START váha je pripravená na váženie. Ak pred spustením nastavíme celkové množstvo prietoku, po dosiahnutí nastavenej hodnoty riadiaca jednotka automaticky odstaví prísun ďaľšiho množstva materiálu. Kontinuálnu prevádzku sa dá kedykoľvek prerušiť alebo zastaviť stlačením STOP.

Vysoká presnosť
  • mikroprocesorové riadenie
  • prevádzka v ľubovolnom prostredí
  • úradne overitelná
Vysoký výkon
  • jednoduchá obsluha
  • elektronická registrácia množstva prietoku
  • automatická prevádzka
Vysoká životnosť
  • pevná konštrukcia
  • váženie bez pákových prevodov
  • elektrické krytie IP 54

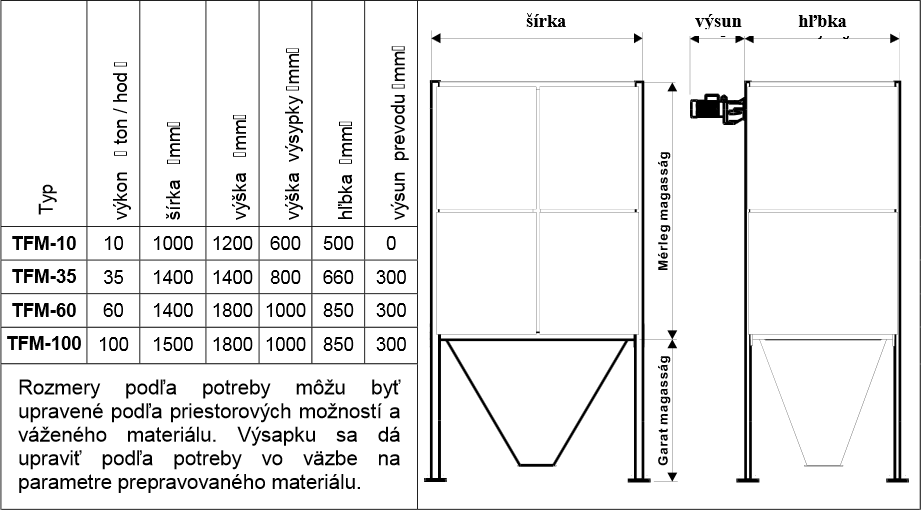

Typová rada a geometrické rozmery
